小岗村

技术要求

智慧路灯作为智慧城市和智慧能源的一个重要组成部分，可促进“智慧能源”和“智慧城市”在能源、照明和信息通信业务方面的落地。智慧路灯系统集成WIFI基站、摄像头、红外线传感器、电子显示屏、5G基站等，成为能源站的一个信息载体和入口，实现环保监测、安防监控、区域噪声监测、应急报警等功能。拟在小岗村村委会、实践广场、农家乐、大包干纪念馆、两个社区广场共设置6台智慧路灯。布置位置详见图3-1。

每套灯杆的具体类型配置的功能有(其中视频监控功能、环境检测功能仅部分灯杆配置)：

主要功能
智能照明	视频监控	移动通信位预留	WIFI	IP音柱	环境监测	信息发布屏	一键呼叫	太阳能光伏板及储电池

共6套智慧灯杆，其中有4套智慧灯杆配置视频监控和环境监测功能。

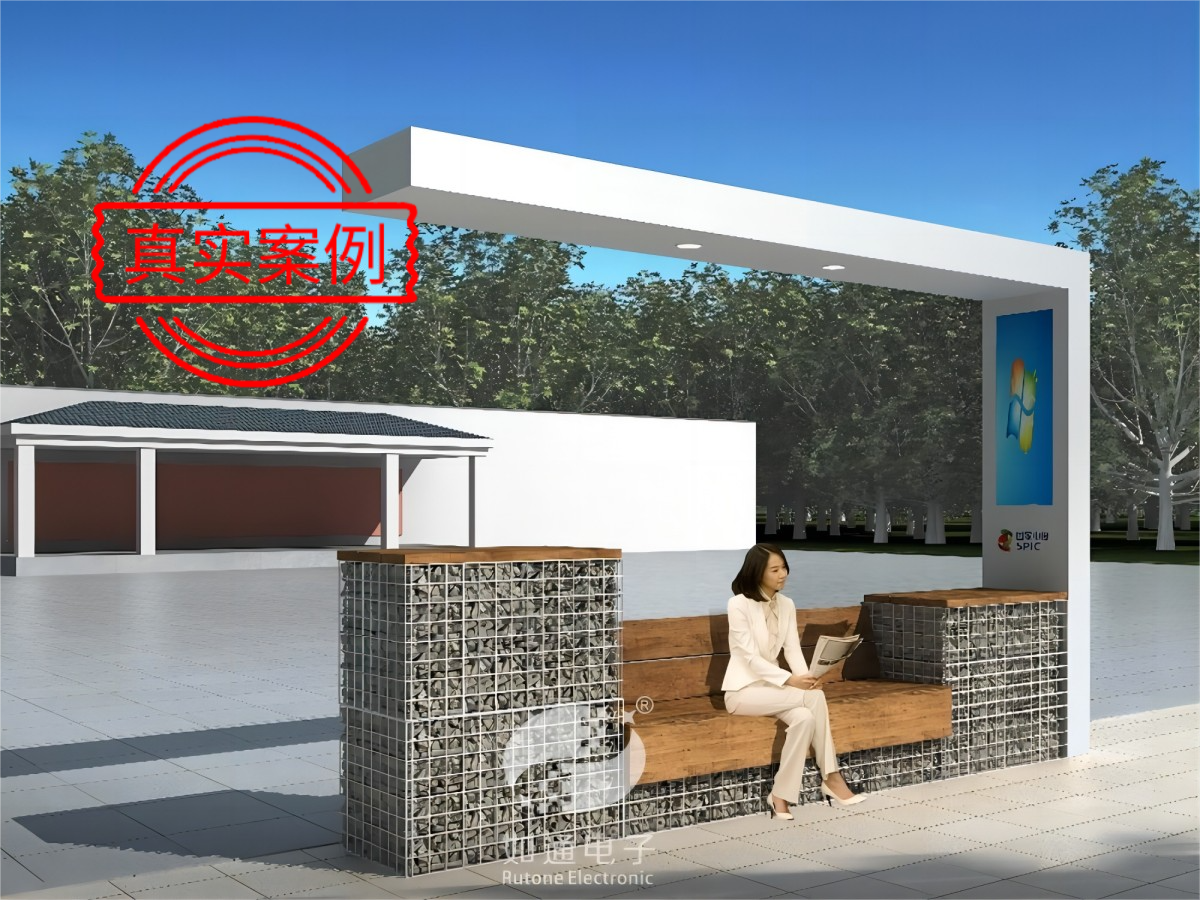

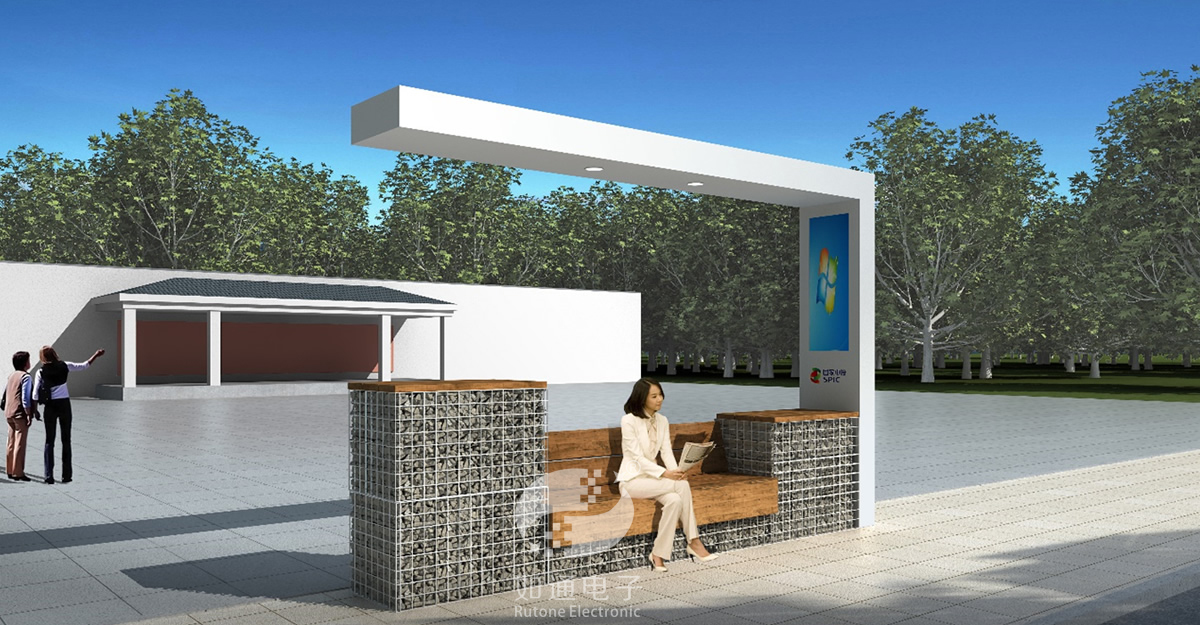

太阳能智慧座椅是集休息、手机充电、WIFI、灯光照明、信息发布、紧急呼叫等功能于一体的功能性座椅，是智慧应用的一个组成方面。小岗村拟在大包干纪念馆路边、当年农家路两侧、沈浩纪念馆对面、两个社区广场共设置6台智慧座椅。布置位置详见图3-2。

具体类型配置的功能有：

主要功能
手机充电	WIFI	IP音柱	一键呼叫	智慧照明	信息发布屏	太阳能光伏板及储电池

所在智慧座椅具备以上功能。

智慧灯杆：系统设计规定
采用新材料、新工艺和新技术，减小智慧灯杆杆体直径和机箱体积，提高设施的安全性及安装、维护和管理的便捷性。
智慧灯杆挂载设备应满足对应行业规范的安全、性能、安装和电磁兼容等相关要求。挂载设备应优化整体设计，实现小型化、减量化，颜色与杆体颜色协调统一。
智慧灯杆杆体应满足功能和安全性的要求，应简洁美观，确保足够的强度、刚度和稳定性。

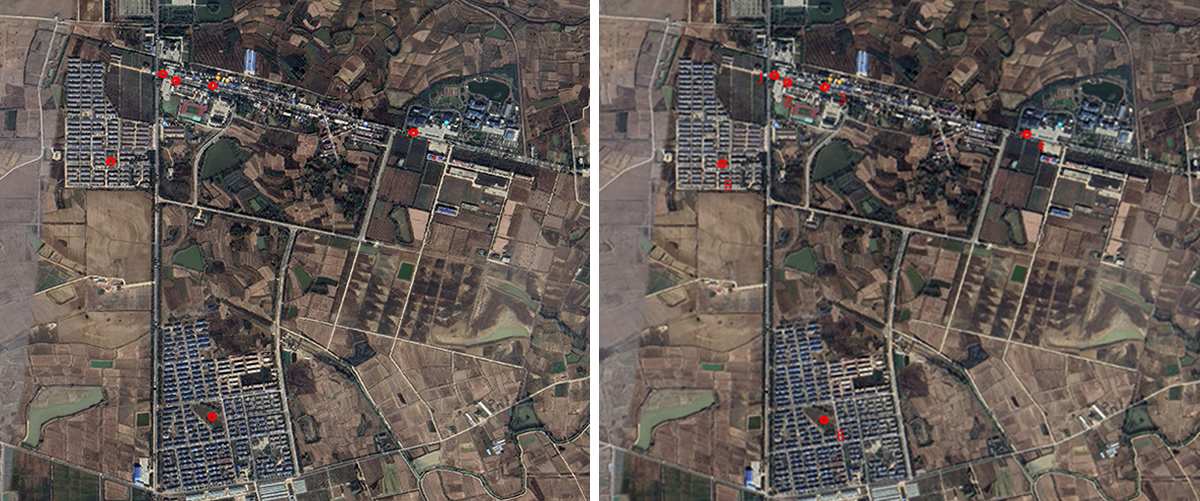

图 3-1 智慧灯杆布置位置

图 3-2 智慧座椅布置位置

综合机箱应满足安全性、功能性和景观性的要求，确保仓内设备安全稳定运行。
智慧灯杆运营管理平台的设计应确保平台自身及其数据信息的安全。

视频监控
挂载摄像头等视频采集设备；合理提高设施设备性能、优化设计布点，推进各部门设备共建共享。监测周边状况，安防和车辆监控。
WIFI 基站
挂载5G及WIFI基站等移动通信基站、窄带物联网基站、WLAN 等无线网络技术的设备；挂载的移动通信基站满足道路无线网络的无缝覆盖，并应兼顾周边区域的无线网络覆盖；公共 WLAN 覆盖应保障网络带宽质量，满足智能终端的通信需求，实现WIFI热点覆盖。
气象传感器
路灯搭载气象传感器，用于检测气压、风向、风速、温湿度、降雨量、PM2.5、PM10等。
LED双显示屏
使用LED双显示屏作为小岗村网络多媒体信息发布的平台，支持公益宣传、公共信息发布、紧急情况警告、各种媒体宣传视频、村内事务播放通知等功能。
IP音柱
通过后台主机，选择相应的音频文件播放及麦克风接入方式进行广播，用于村务信息、公益宣传、紧急通知等。
一键呼叫终端设备
实现现场人员通过智慧灯杆按键，呼叫后台主机，后台通过主机与现场人员交流，除了语音交流，后台通过可视化可以看到现场人员，提升交互效果。
太阳能光伏板及储电池
晶体硅太阳电池组件的技术性能应符合 GB/T 9535 的规定。
非晶硅和其他薄膜太阳电池组件的技术性能应符合GB/T 11011 和 GB/T 18911 的规定。
太阳电池组件方阵的功率，应根据使用条件、光照资源和负载确定，应满足照明部件、控制部件、储能时间和充放电线路消耗的总电量。
无论采用何种充电控制方式，太阳电池组件的工作电压均应满足蓄电池充电电压的要求。
储能部件阀控密封式铅酸蓄电池，其性能应符合 GB/T 19638.2 或 GB/T 19639.1 的规定。
选择其他类型储能部件，其性能应符合或优于GB/T 19638. 2 或 GB/T 19639.1 的相关规定。
充放电控制器性能应符合 GB/T 19064 2003 中 6.3.2-- 6.3.13 以及相关标准的规定。
可用直流或逆变方式向照明部件供电。逆变供电时，"逆变器"应满足照明部件的性能、功率要求。应符合GB/T 19064 的规定。
智能照明
采用经纬度信息来定位，并根据定位信息来进行自动调光。对智慧灯杆的照明系统进行精细化管控，可实现远程开灯、关灯、调光及照明设备状态监测，并根据经纬度、时区等设置定时任务，控制所有路灯或指定路灯的开灯、关灯、调光、接收故障告警等。
使用发光二极管（LED）等高效节能光源；使用NB-IOT单灯控制器，采用5G无线通信方式的单灯控制技术, 兼顾了施工的难易程度以及后期的维护复杂度,，实现路灯联网监控和管理；照明灯具的照度要求、布置方式、安装高度、设备间距、灯具选型应符合相关规程规范规定。同一路段灯具安装高度宜保持一致。
外观
钢结构灯杆高度6m。杆体上采用卡槽式设计,方便安装挂载外部设备，施工简单可靠，便于后期维护。杆体内部预留穿线空间，满足强弱电线缆分离要求；设备连接件宜采用模块化、标准化设计。

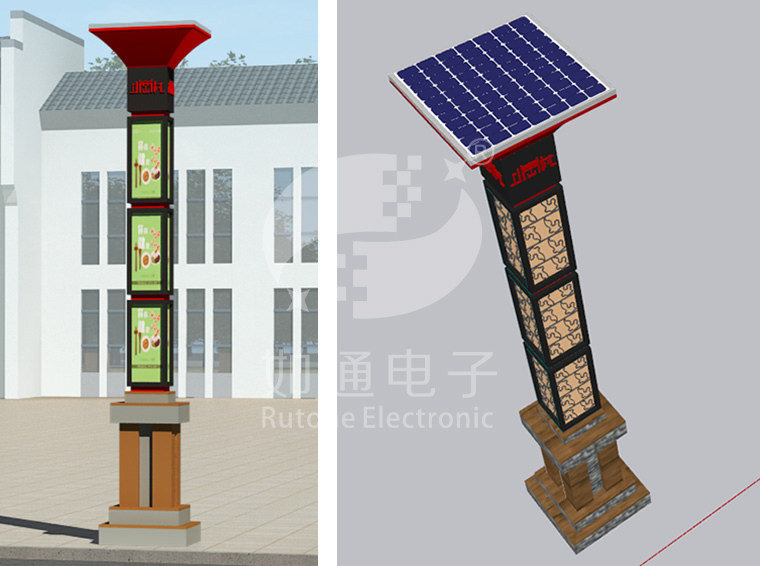

智慧灯杆外观参考效果图制作，结合中式承台造型，底座采用仿木纹与大理石纹拼接工艺；主体镀锌钢板经大型激光切割花纹，亚克力透光灯罩；灯体用户外专用塑粉喷涂，烘箱高温固色；顶部采用优质太阳能电池板配备锂电池、LED光源。投标方应提供实际外观效果图并不得以灯杆定制为由增加费用。
杆体应符合以下环境性能要求：
● 在环境温度-5℃～65℃及杆体内相对湿度不大于 95%的范围内正常工作；
● 防护等级应不低于 IP54；
● 抗震性能应符合《建筑抗震设计规范》GB 50011 中的相关规定，且抗震设防烈度不低于当地建筑地震烈度设计要求；
● 防腐性应能满足在盐雾浓度不大于 5%Nacl 的环境下可靠工作。
