运输及保管条件
（1）、存储温度范围：-40℃~+85℃；
（2）、存储环境：避免潮湿、积水环境；
（3）、搬运：严禁高空坠落；
（4）、堆放：严禁过多堆积；
使用注意事项
（1）、请专业安装人员进行现场安装；
（2）、请勿安装在具有长期高温的环境中，以免影响使用寿命；
（3）、安装时，请做好接线端的绝缘处理；
（4）、安装时，调光信号输出线正负极与驱动电源相接时注意极性，请勿接反；
（5）、安装时，调光信号输出线与交流输出线请勿接错；
（6）、安装时，交流输入线与交流输出线请勿对调接反，同时保证零火线安装正确；
（7）、检测灯杆漏电，需要将地线可靠的接入灯杆上，不可直接接入大地；
（8）、安装时，需要在终端交流输入前安装6A保险丝；
市场部：13162672786（微信同号）
使用注意事项
（1）、请专业安装人员进行现场安装；
（2）、请勿安装在具有长期高温的环境中，以免影响使用寿命；
（3）、安装时，请做好接线端的绝缘处理；
（4）、安装时，调光信号输出线正负极与驱动电源相接时注意极性，请勿接反；
（5）、安装时，调光信号输出线与交流输出线请勿接错；
（6）、安装时，交流输入线与交流输出线请勿对调接反，同时保证零火线安装正确；
（7）、检测灯杆漏电，需要将地线可靠的接入灯杆上，不可直接接入大地；
（8）、安装时，需要在终端交流输入前安装6A保险丝；

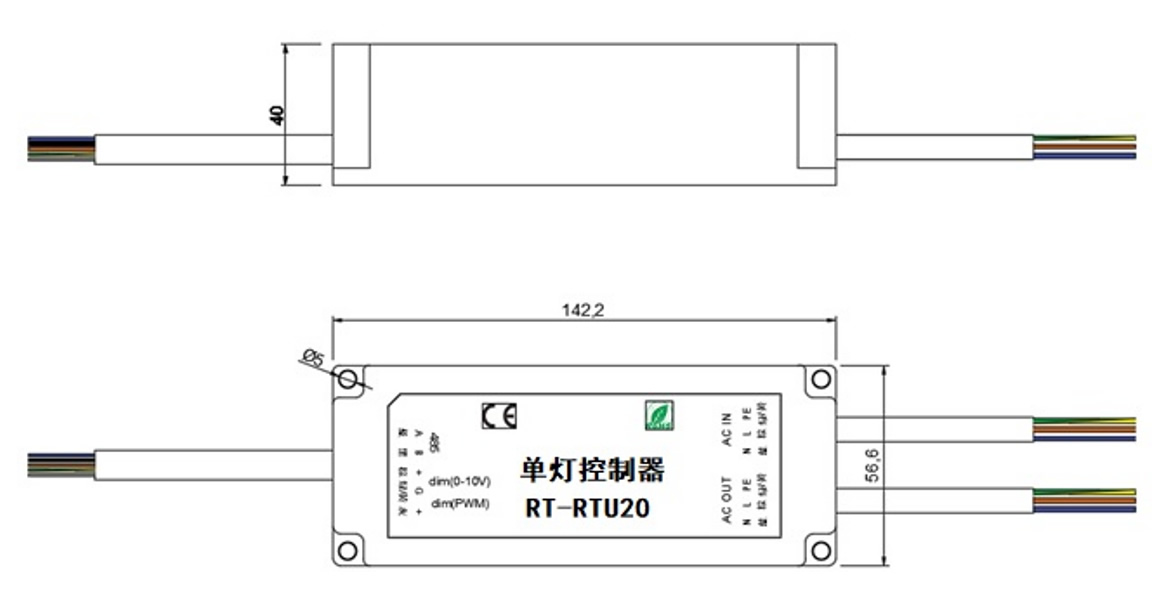

尺寸外形图
产品功能特点
● 具备远程开关功能，内部最大16A继电器输出；
● 同时具备PWM和0-10V调光输出接口；
● 外壳高度只有40mm更适合配合LED灯具厂家
● 具备电流、电压、功率、功率因素，电能远程读取功能；
● 具备亮灯时长统计，故障时长统计，电能累计远程读取功能；
● 具备高压气体放电灯具、LED灯故障检测功能；
● 具备高压气体放电灯电源，补偿电容损坏检测功能；
● 具备故障信息主动上报功能；
● 具备设备自动归属功能；
● 具备漏电检测功能；
● 具备防雷功能；
● 防水等级：IP67；
● 外置开关输入检测功能（定制）；
●通信方式485
适用范围
● 单灯头，LED驱动电源，高压气体灯电感镇流器，电子镇流器
● 隧道照明，市区道路照明，景观照明
基本参数
|
产品型号 |
RT－RTU20 |
|
|
继电器参数 |
单路，250V/16A |
|
|
交流输入参数 |
电压范围 |
96V-264VAC |
|
频率范围 |
47-63Hz |
|
|
电流范围 |
0-2A |
|
|
静态功耗 |
<2W |
|
|
交流输出参数 |
电压范围 |
输入交流电压 |
|
频率范围 |
47-63Hz |
|
|
电流范围 |
0-2A |
|
|
最大负载功率 |
≦500W |
|
数据读取说明
|
电压检测范围 |
96V-264VAC |
|
电流检测范围 |
0-2A |
|
数据检测精度 |
≤3% |
|
有功功率计算 |
具备 |
|
功率因素计算 |
具备 |
|
电能统计 |
电能累计，可指令清除 |
|
时长统计 |
故障时长、亮灯时长累计，可指令清除 |
调光模式
|
调光模式 |
PWM |
模拟电压 |
|
输出参数 |
10V，200Hz |
0-10V |
|
说明 |
预设100%调光为高电平； 可设置PWM频率，PWM反向输出； |
预设100%调光为10V； 可设置100%调光为0V输出； |
其他功能说明
|
故障信息上报 |
主动上报，查询上报 |
|
灯具故障报警 |
灯具故障，补偿电容故障，电源故障 |
|
灯杆漏电报警 |
灯杆漏电压大于36VAC报警，低于24VAC解除报警 可预设报警参数 |
|
线路报警 |
过压报警、欠压报警，可预设报警参数 |
通讯性能
|
通讯方式 |
RS485通讯 |
|
通讯距离 |
≤800米 |
|
单段节点数 |
255个 |
|
通信速率 |
9600bps |
工作环境
|
温度 |
-40～+85℃ |
|
相对湿度 |
<95% |
|
IP等级 |
IP67 |
|
外形尺寸 |
142.2* 56.6* 40（MAX） |
|
重量 |
610g |
;)
