电源输入参数

最小值

典型值

最大值

单位

备注

直流电压

9

12/24

30

VDC

功耗

2.0

2．4

5.0

W

环境

控制平台

特性

控制器内核

A8

32位RISC体系结构800MHz主频；

集成了USB、以太网、EBI、MCI、SSC和SPI等多种通信接口；

存储器

RAM

容量：512MB DDR3 SDRAM,1GB Flash；

速率：133MHz；          总线宽度：16bit；

FLASH

FLASH

64G Flash DISK

高精度ＲＴＣ

高精度时计精度调整电路，低消耗电流，自带温度补偿，备用电池；

嵌入式操作系统

Linux

系统接口规范，软件结构清晰，性能可靠，升级方便

任务流程

通信任务管理、自动运行管理、数据存储管理、定时任务执行等

功能

通道数量

说明

DO（继电器输出路数）

2路

干节点输出，触点容量： 250VAC/5A；

DI（开关状态输入）

2路

干节点输入；

CAN通信接口

1路

USB接口

1路

以太网接口

2个

10/100/1000M自适应以太网接口

完全符合IEEE 802.3u标准10Base-T/100Base-TX/FX, 支持自动协商功能，与IEEE 802.3u标准兼容；

串行通讯口

RS-485

8个

用于外扩设备， Modbus通讯格式，波特率可设置（默认9600Bps），CRC校验，1个开始位，1个停止位；15KV ESD

功能

说明

操作系统

Linux3.2

文件系统

JFFS2，YAFFS2，NFS，Ext2，Ext3

协议栈

TCP，UD——IPv4，SNMPv1/2/3，ICMP，ARP，HTTP，CHAP，PAP，DHCP，NTP，NFS，SMTP， Telnet，FTP，TFTP，PPP，PPPoE

网络安全

OpenVPN，iptables firewall

Web服务器

可创建和管理网站，支持PHP 和XML

终端服务器

为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信

拨号网络服务

Linux 下的PPP 守护进程，可通过PPP 协议完成拨入和拨出任务，实现与其它主机之间的网络连接

文件服务器

允许用户通过网络访问文件和资源

看门狗服务

在指定时间内通过CPU 硬件实现系统重启（可配置为系统管理或用户管理）

基于Web的系统配置

通过IE 或其他浏览器可以完成系统的功能配置和板载所有部件的验证测试

应用开发软件

• GNU C library

• GNU C/C++ cross-compiler

• EmFuture API Library（AI/AO、DI/DO、PI/PO、WDT，Serial I/O Control，RTC，蜂鸣器，温度传感器，硬件加密API）

• EMIDE 开发环境（支持类似于PC 的项目开发体验，支持源码级的交互调试）

• 支持Debian 文件包管理系统（方便中间应用开发库的快速交叉编译与集成）

参数

最小值

典型值

最大值

单位

备注

工作温度范围

-40

25

80

°C

相对湿度

5

95

%

不冷凝情况下

大气压

66

108

kPa

BB2级

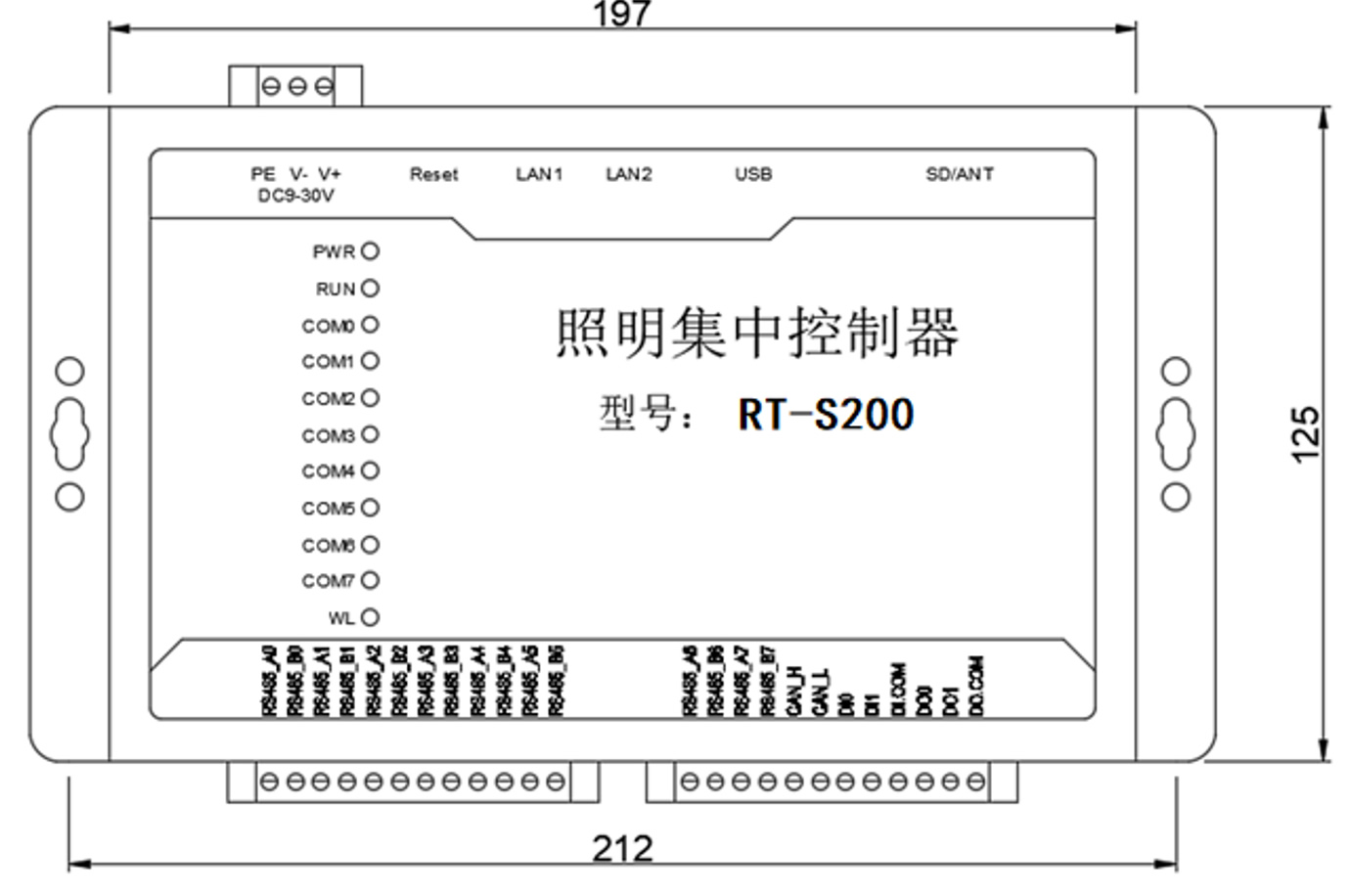

尺寸 (长 X 宽 X 高)

197×44×125

mm
