太阳能智慧路灯实施方案长兴岛

发布时间：2023-03-14

项目背景

上海长兴岛素有“桔乡”、“净岛”“长寿岛”字美称，得天独厚的自然条件和丰富的自然资源是长兴岛的旅游业及生产业得到了充分的发展。位于长兴岛经济发展前列的长征村做为本次美丽乡村-智慧路灯建设的示范点。本次项目设计具有健全高效的基础设施和优质的配套环境，形成了绿色健康的生活方式和消费模式，有完善的社会管理和良好的社会环境，资源能源高效循环利用，生态环境优美。

电子效果图

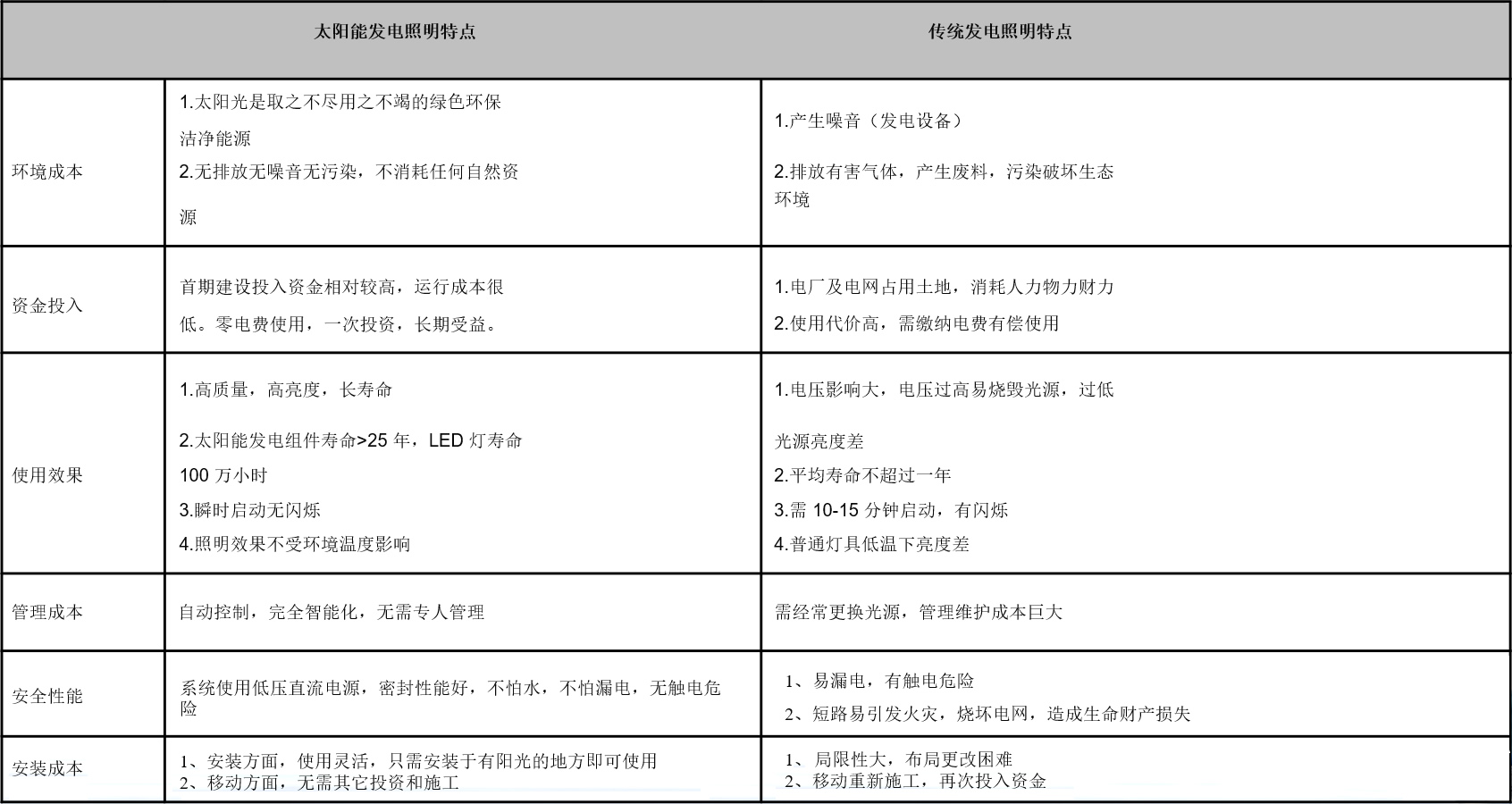

太阳能智慧路灯杆与传统灯杆区别比较

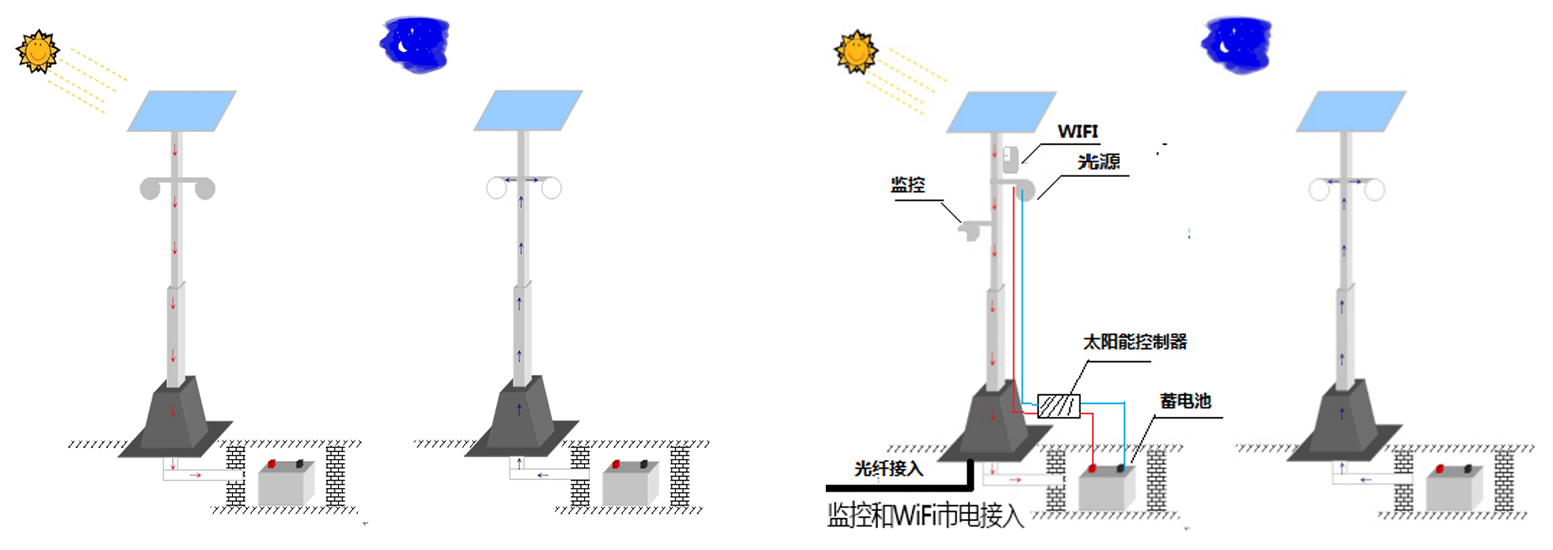

太阳能路灯的工作原理

为了保证智慧路灯正常运行，本次项目照明采用太阳能供电，其他硬件设备采用市电供电方式

方案概述

太阳能智慧路灯由以下几部分组成：

太阳能电池板、太阳能蓄电池、太阳能路灯专用控制器、

WIFI模块、监控球型摄像机、光源及灯杆组成。

在白天太阳能电池板接收阳光照射产生电能，通过充电控制器给蓄电池充电，

将电能储存在蓄电池当中，当天黑时，即太阳能板停止充电，

充电控制器开启光源（可依需要设计多时段变降功率使用）

监控与WiFi通过市电供电，以保证设备的正常24小时运行。

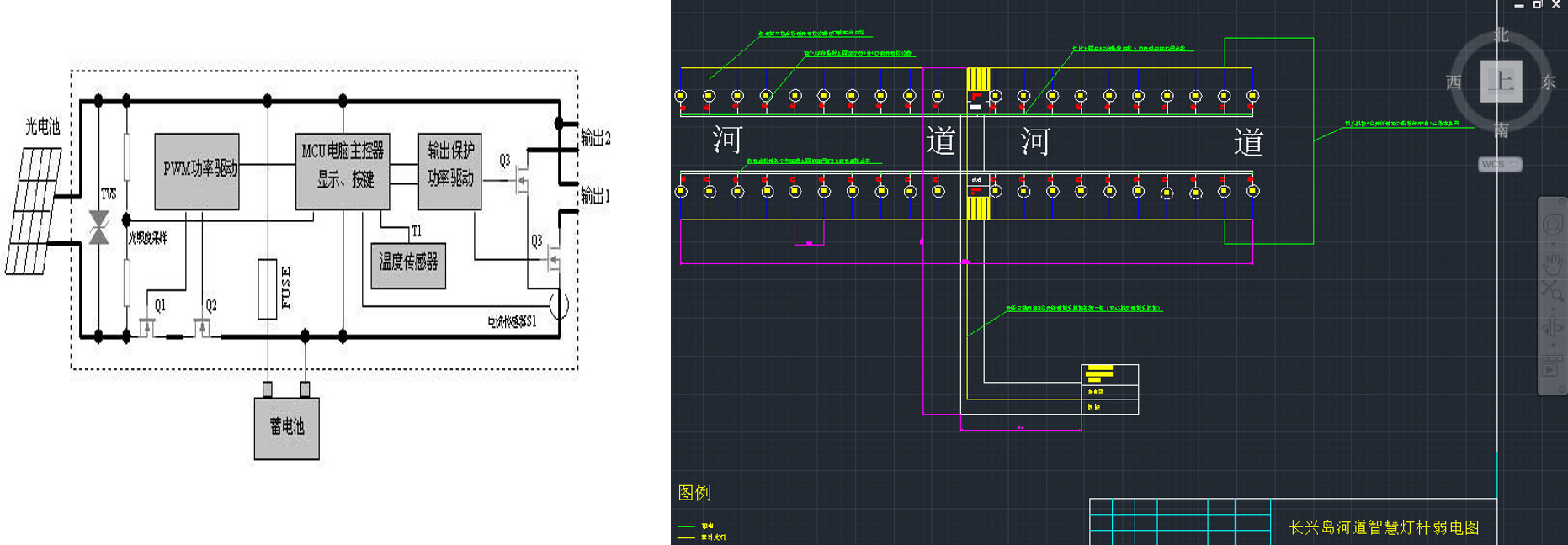

实施方案架构图

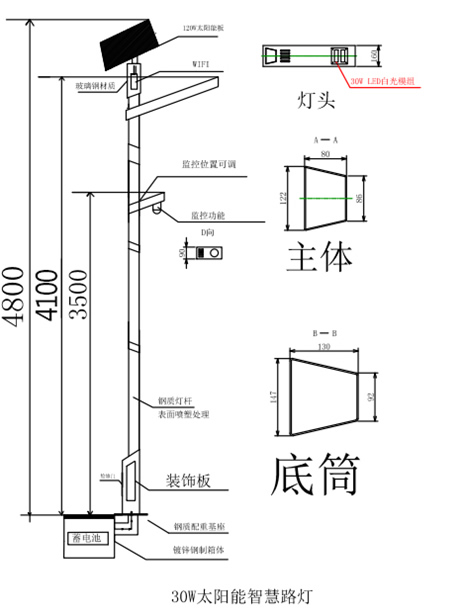

长兴岛太阳能智慧路灯设计

1）光源种类：LED 灯
2）光源规格：30W/24A
3）光源数量：1 只
4）工作时间：8小时
5）可维持阴雨天：7-15 天
6）工作方式：光控开启，时控关闭
7）太阳能电池种类：单晶硅
8）太阳能电池规格：120Wp/块品牌：如通
9）太阳能电池块数：1 块
10）球型摄像机：1台户外防水品牌：海康威视
11）WIFI模块：1台户外防水品牌：TP-LINK
12）蓄电池种类：免维护铅酸蓄电池品牌：永达
13）蓄电池规格： 12V/120Ah
14）蓄电池块数：1 块
15）灯体总高：5m
16）光源高度：4m
17）使用温度：-30~55℃
18）两灯杆间的距离：25-30 米，根据实际场地布点位

产品说明与技术指标

太阳能电池组件设计选型
设计拟采用 TK-125 型晶体硅太阳电池组件。
本控制器是专为太阳能直流供电系统、太阳能直流路灯系统设计，并使用了专用电脑芯片的智能化控制器。采用一键式轻触开关，完成所有操作及设臵。具有短路、过载、独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制，并采用了高效 PWM 蓄电池的充电模式，保证蓄电池工作在最佳的状态，大大延长蓄电池的使用寿命。具有多种工作模式、输出模式选择，满足用户各种需要。

型号	EPDC5	EPDC10
总额定充电	5A	10A
总额定负载	5A	10A
系统电压	□12V； □24V/12V AUTO；
过载、短路保护	1.25 倍额定电流 60 秒.1.5 倍额定电流 5秒时过载保护动作. ≥3 倍额定电流短路保护动作
空载损耗	≤6 mA
充电回路压	不大于 0.26V
放电回路压	不大于 0.15V
超压保护	17V，×2/24V；
提升充电	14.4V，*2/24V; （维持时间：10min)(仅当出现放电时）
直充充电	14.4V，*2/24V; （维持时间：10min)
浮充	13.6V，*2/24V;（维持时间：直至降到充电返回电压动作）
充电返回电	13.2V，*2/24V;
温度补偿	-5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）
欠压电压	12.0V，*2/24V;
过放电压	11.1V-放电率补偿修正的初始过放电压（空载电压）
过放返回电	12.6V，*2/24V;
控制方式	充电为PWM脉宽调制
工作温度	工业级：-35℃至+55℃(后缀 I)；

经济效益

太阳能路灯安装简便，不用铺设复杂的输电线路、配电设备，不需开挖路面、埋管工程，不消耗电能，大幅降低维护成本，使运行成本大大减低。据推算，太阳能路灯 5-7年即可与普通路灯的总投资持平，之后则长期受益。太阳能灯具是低压产品，运行安全可靠，无安全隐患，不会因施工质量、工程改造、材料老化、供电不正常、水电气管道的冲突等多方面因素而造成安全隐患，为市政工程的建设直接带来明显可利用的优势。
