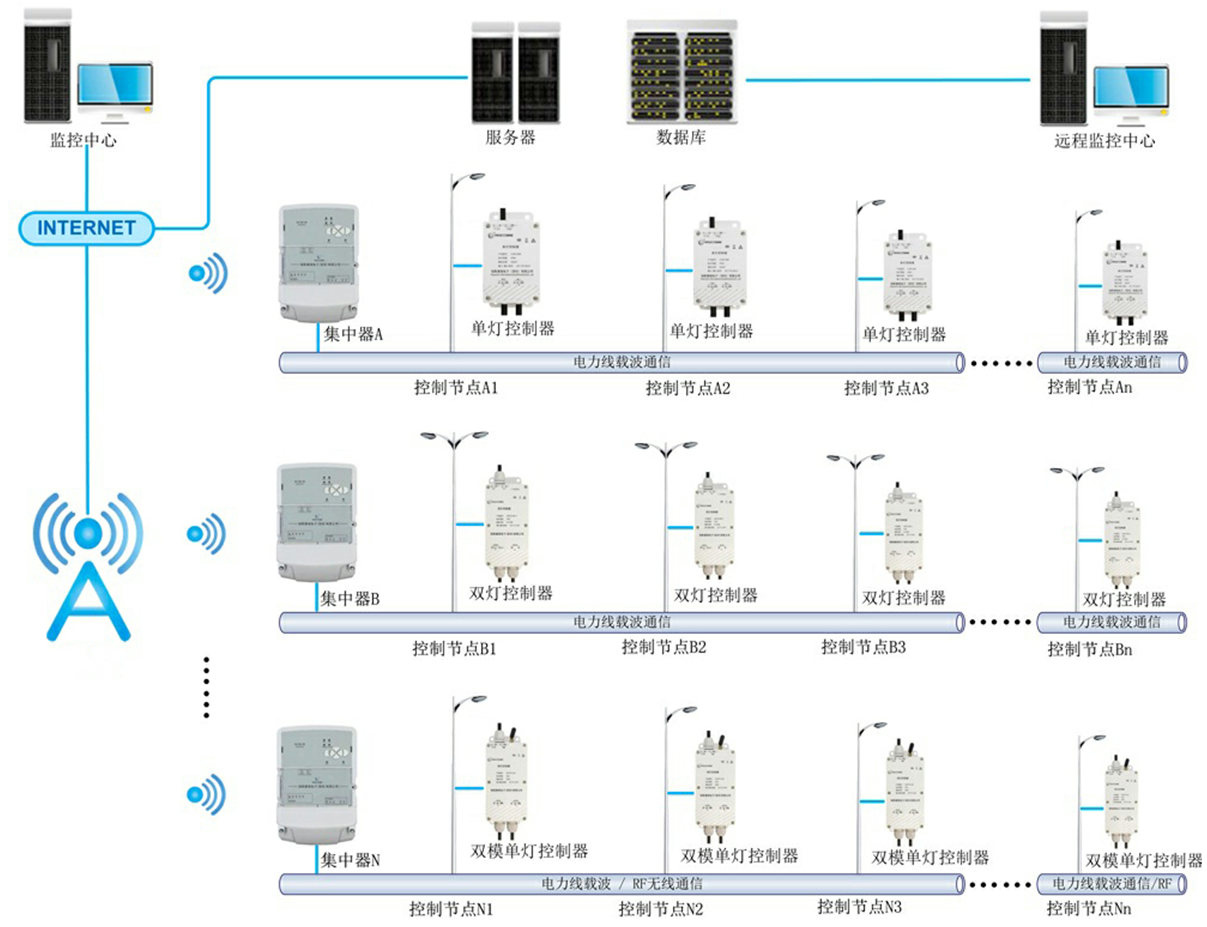

图1 路灯智能控制系统示意图
产品规格参数
|
电气参数 |
规格参数 |
|
交流输入 |
220V/50Hz（单相或3相4线制供电） |
|
整机功耗 |
小于10W |
|
直流输入电压 |
12-14V（输入电流大于1.0A） |
|
直流输出电压 |
12V（最大输出电流 0.1A） |
|
回路控制电源 |
95-265VAC（回路输出负载最大电流为1A） |
|
电力线载波通讯参数 |
规格参数 |
|
调制解调方式 |
BPSK |
|
接收灵敏度 |
-60dBV |
|
载波中心频率 |
406KHz |
|
串口波特率 |
9600bps |
|
载波输出幅度 |
3Vpp（1欧姆负载） |
|
RS485电气参数 |
规格参数 |
|
驱动器开路输出电压 |
1.5 ~ 6V；-1.5 ~ -6V |
|
驱动器带载输出电压 |
1.5 ~ 6V或-1.5 ~ -6V（RL=100Ω） |
|
驱动器输出短路电流 |
±250mA |
|
驱动器共模电压 |
±3（RL=50Ω） |
|
接收器灵敏度 |
±200mV（-7V≤VCM≤12V） |
|
接收器共模电压范围 |
-7 ~ 12V |
|
接收器输入电阻 |
12Ω |
|
其他参数 |
规格参数 |
|
正常工作温度 |
-25℃ ~ 55℃（不含电池，电池**为-20℃） |
|
极限工作温度 |
-40℃ ~ 70℃ |
|
储存温度 |
-40℃ ~ 75℃ |
|
工作湿度 |
5% ~ 95%（不冷凝情况下） |
|
大气压力 |
86 ~ 108kPa |
|
产品主体尺寸 |
长288mm*宽176mm*厚98mm，±2mm |
;)
